Mae Peiriant Torri EDM Wire (Peiriannu Rhyddhau Trydanol) yn fath o offeryn peiriant CNC sy'n defnyddio gwifren fetel mân sy'n symud yn barhaus-a elwir yn wifren electrod (copr yn nodweddiadol)-fel electrod i gynhyrchu gollyngiadau gwreichionen pwls yn erbyn darn gwaith. Mae'r broses hon yn creu tymereddau uwch na 6,000 gradd Celsius, a thrwy hynny erydu'r metel a thorri'r deunydd i ffurfio'r darn gwaith a ddymunir.
Wrth beiriannu cydrannau manwl uchel, mae peiriant torri edm gwifren wedi'i ganfod yn eang ar draws gwahanol feysydd, gan gynnwys diwydiannau awyrofod, modurol a meddygol.

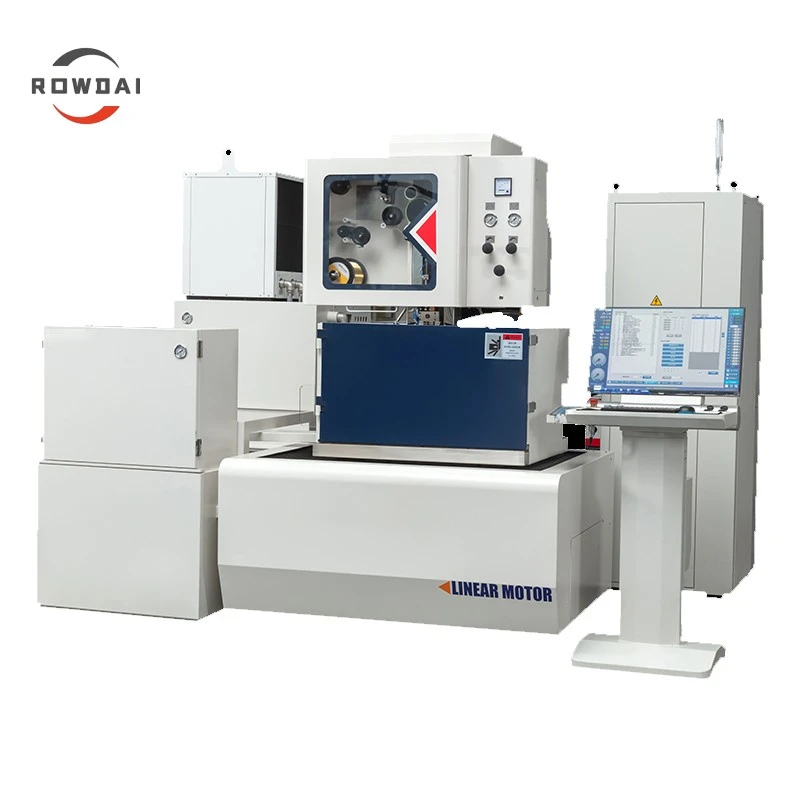

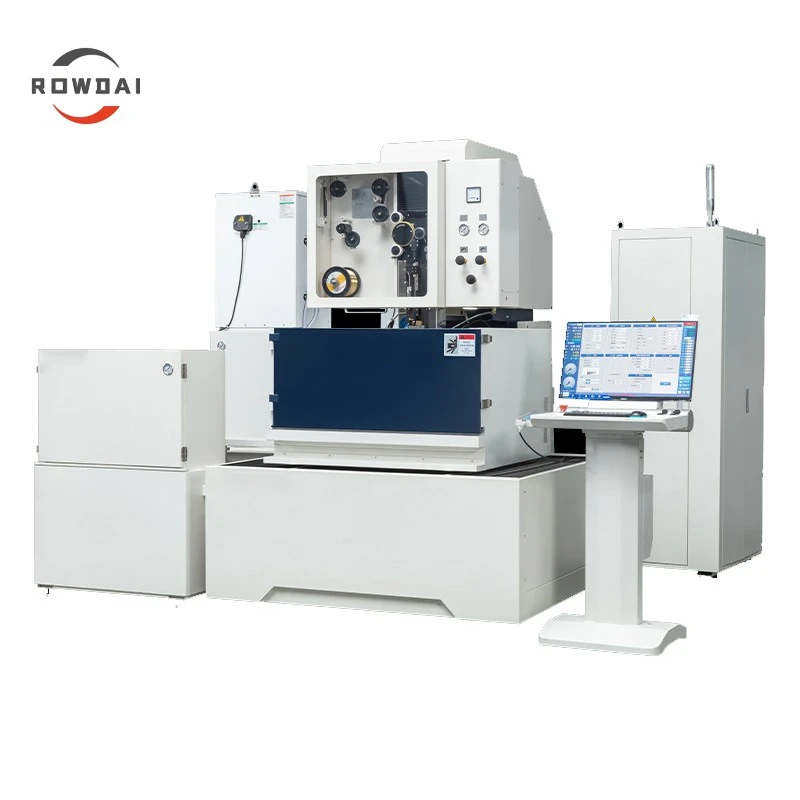

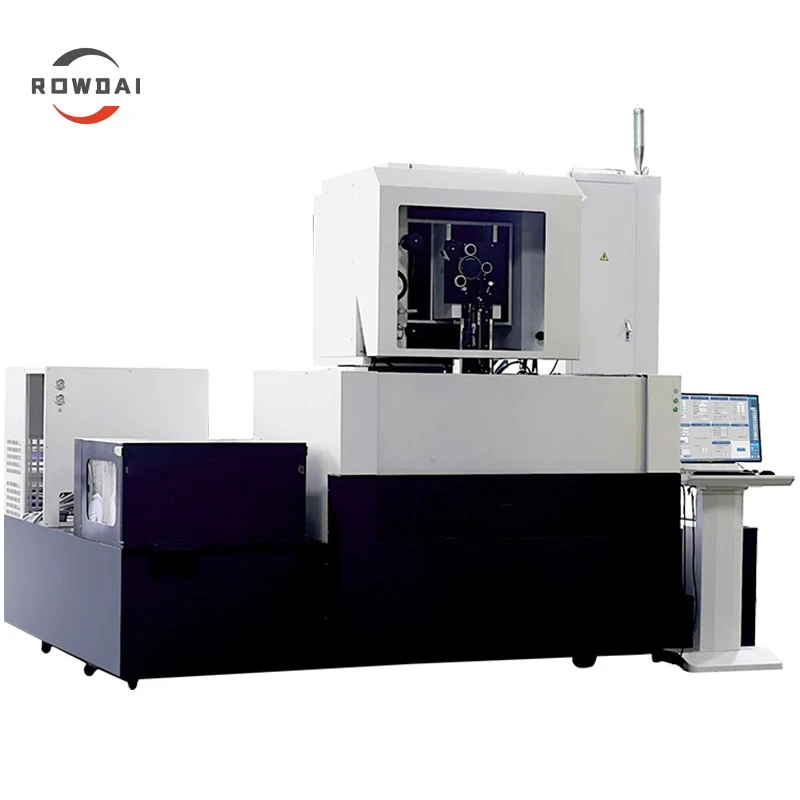

Peiriant Torri EDM Wire
- Mae'r corff mecanyddol wedi'i gastio â haearn bwrw anhyblygedd uchel siâp T
- Mae echelinau X, Y yn cael eu gyrru gan foduron llinellol
- Mae echel U, V, Z yn mabwysiadu modur servo AC
- Rheolwr system Windows 10 a rhyngwyneb gweithredu Windows
- System edafu awtomatig sefydlog a chyflymder uchel (dewisol)
- -gwifren effeithlonrwydd uchel-torri cyflenwad pŵer gollwng
- Cydraniad arddangos sgrin 1um
- Swyddogaeth arafu cornel manwl uchel-
- Prosesu system tymheredd cyson hylif
Ffurfweddiad Rheoli CNC
- Windows 10 rhyngwyneb gweithredu fersiwn Windows
- Arddangosfa LED HD 27 modfedd
- Cyfrifiadur gradd ddiwydiannol 64-did gyda gofod cof 8GB
- Gyriant caled cyflwr 64GB solid diwydiannol
- Defnyddiwch ddisg U i gael mynediad at ddata
- Swyddogaeth mynediad data rhwydwaith RJ-45.
- Gyda gweithrediad blwch rheoli â llaw
- Sgrîn rheoli llygoden a bysellfwrdd
- Graffeg torri arddangos 2D / 3D
- Technoleg gwrth-ymyrraeth
Paramedrau Technegol
|
Manylebau |
RD640 |
|
X-Teithio echel Y |
600 × 400 mm |
|
U-Teithio echel V |
100 × 100 mm |
|
Teithio echel Z |
300mm (Gall trochi dŵr brosesu uchder 270mm) |
|
Maint rhan peiriannu mwyaf |
1000x800mmx290mm |
|
Capasiti llwytho workpiece uchaf |
600KG |
|
Uchder y fainc waith o'r ddaear |
900-950mm |
|
Nifer rhaglenadwy o echelinau |
5 echel (X, Y, Z, U, V) |
|
Cyflymder cerdded uchaf |
1500.0mm/munud |
|
Diamedr Wire Machinable |
0.15 - 0.3mm |
|
Sbwlio pwysau llwyth uchaf |
10.0KG |
|
Tensiwn llinell |
0.5 - 2.4KG |
|
Y cyflymder derbyn cyflymaf-i fyny |
330mm/eiliad |
|
Uchafswm ongl prosesu tapr |
+/- 15 gradd /80mm |
|
Pwysau mecanyddol |
4500 kg |
|
Dimensiynau Mecanyddol |
2600mmx2800mmx2350mm |
|
Lliw mecanyddol |
Glas gwyn a dur |
|
Defnydd Pŵer Uchaf |
15KVA |
|
Sgriw pêl echel Z |
Japan THK |
|
Sgriw pêl echel U |
Japan THK |
|
Sgriw bêl echel V- |
Japan THK |
|
Sleid linellol echel X |
Japan THK |
|
Y-sleid linellol echelin |
Japan THK |
|
Sleid linellol echel Z |
Japan THK |
|
Sleid linellol echel U |
Japan THK |
|
Sleid linellol echel V- |
Japan THK |
|
Echel X modur llinellol |
Gyriant llinellol |
|
Echel Y modur llinellol |
Gyriant llinellol |
|
Z echel AC servo modur |
750W Japan Panasonic |
|
Modur servo echel U{{0}AC |
400W Japan Panasonic |
|
Modur servo V-echel AC |
400W Japan Panasonic |
