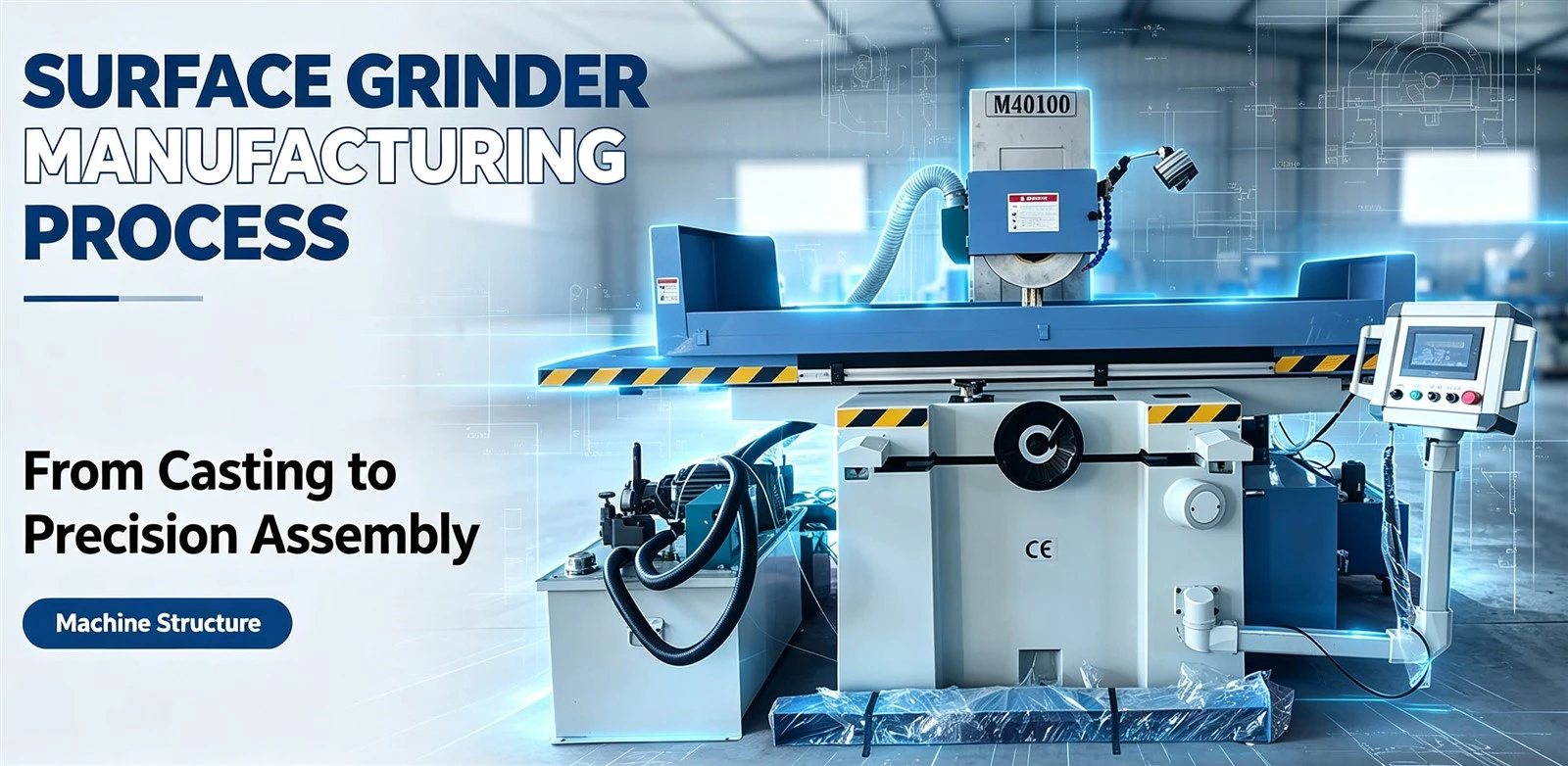

Proses Gweithgynhyrchu llifanu Arwyneb
I. Dyluniad Strwythurol a Dewis Deunydd
Prif Gynllun Strwythurol
Mae gosodiad y spindle (llorweddol neu fertigol) yn cael ei bennu gan y dull malu (malu ymylol neu wyneb); mae cyfuno hyn â siâp y tabl (hirsgwar neu gylchol) yn arwain at bedwar ffurfweddiad peiriant cynradd.
Mae'r gwely peiriant fel arfer yn defnyddio haearn bwrw neu ddur aloi anhyblygedd uchel, yn destun triniaeth heneiddio i leddfu straen mewnol a sicrhau-sefydlogrwydd hirdymor.
Dylunio Cydran Allweddol
System gwerthyd: Yn defnyddio Bearings hydrostatig neu Bearings rholio manwl uchel; gallu cyflymderau sy'n cyrraedd miloedd o RPM gyda rhediad rheiddiol wedi'i reoli ar lefel micron.
System Canllaw: Yn defnyddio arweinlyfrau rholio manwl gywir neu dywysyddion hydrostatig, wedi'u cyfuno â thechnegau sgrapio â llaw i sicrhau symudiad llyfn.
II. Prosesau Gweithgynhyrchu ar gyfer Cydrannau Craidd
Peiriannu gwerthyd
Mae arwynebau dyddlyfr yn cael eu peiriannu gan ddefnyddio llifanu manwl iawn a'u gwella ar gyfer ymwrthedd traul trwy ddiffodd amledd uchel neu nitriding, ac yna cydbwyso deinamig.
Gweithgynhyrchu Worktable
Mae tablau hirsgwar angen gwastadrwydd o fewn 0.005 mm/m, tra bod tablau crwn angen rhediad echelinol o fewn 0.003 mm; defnyddir proses hybrid o falu a sgrapio â llaw.
Integreiddio System Olwyn Malu
Mae'r pen olwyn yn integreiddio uned gydbwyso awtomatig ac yn defnyddio dreseri rholio diemwnt neu dechnoleg gwisgo CNC i gyflawni gwisgo olwynion malu ffurfiedig yn effeithlon.
III. Technegau Cynulliad a Chomisiynu
Cynulliad Precision
Mae perpendicwlar gwerthyd i-bwrdd a chyfochredd yn cael eu graddnodi gan ddefnyddio interferomedrau laser, gyda gwallau wedi'u rheoli i Llai na neu'n hafal i 0.005 mm.
Mae cynulliad chuck magnetig yn cynnwys dosbarthiad polyn magnetig unffurf i sicrhau grym dal cyson ac atal dadleoli gweithfan.
Comisiynu deinamig
Mae anhyblygedd canllaw yn cael ei brofi o dan lwythi peiriannu efelychiedig, ac mae paramedrau'r system servo wedi'u optimeiddio i atal dirgryniad.
IV. Optimeiddio ac Arolygu Proses
Technegau Peiriannu Arbenigol
Mae darnau gwaith hir iawn yn cael eu malu wedi'u segmentu, gydag anffurfiad thermol yn cael ei reoli gan system cylchrediad oerydd.
Ar gyfer peiriannu grisiau bach neu siamffrau, defnyddir olwynion malu graean mân (120K–360K) i lanhau corneli mewn camau olynol.
Arolygu a Chalibro
Mae dimensiynau critigol yn cael eu harchwilio gan ddefnyddio Peiriant Mesur Cydlynol (CMM), ac mae garwedd arwyneb yn cael ei wirio trwy ymyriant golau gwyn (Ra Llai na neu'n hafal i 0.1 μm).
V. Enghreifftiau o Lwybrau Proses Nodweddiadol
Castio gwely peiriant → Triniaeth heneiddio → Melino garw → Malu arweinlyfrau yn fanwl gywir → Crafu â llaw;
Cofannu gwerthyd → Troi garw → Triniaeth wres → Malu manwl gywir → Cydbwyso deinamig;
Peiriannu worktable → Malu wyneb → Cynulliad polyn magnetig → Cynnal prawf grym;
Cydosod peiriant → Graddnodi laser → Profi deinamig → Dilysu proses.
